合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 界面張力對(duì)凝析油氣相滲及臨界流動(dòng)飽和度的影響、模型構(gòu)建
> 尿液中出現(xiàn)大量泡沫是不是得腎?。?/a>
> 無(wú)機(jī)粒子對(duì)TPAE界面張力、發(fā)泡、抗收縮行為的影響（三）
> 表面張力儀應(yīng)用：研究活性磁化水對(duì)無(wú)煙煤塵的濕潤(rùn)作用（一）
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響（一）
> LDH和染料分子自組裝復(fù)合多層LB膜
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測(cè)定（三）
> 炔屬二醇表面活性劑對(duì)環(huán)氧灌漿材料漿液性能、灌體的滲透性影響（一）
> 聚氧乙烯鏈長(zhǎng)度調(diào)控非離子Gemini表面活性劑的表面張力、接觸角（一）
> 各種共存陽(yáng)離子的水化能力、稀土萃取過(guò)程的界面鹽效應(yīng)微觀機(jī)制研究
推薦新聞Info
-
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估（三）
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估（二）
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估（一）
> 兩類農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析（二）
> 兩類農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析（一）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（三）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（二）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（一）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定（二）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定（一）
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測(cè)試（三）
來(lái)源：精細(xì)化工 瀏覽 1090 次 發(fā)布時(shí)間:2025-03-05
2.2 DSC分析
圖3 PAM-CTA-4、PAM-b-PVTES-2的DSC曲線
圖3為PAM-CTA-4、PAM-b-PVTES-2的DSC曲線。從圖3可以看出，PAM-CTA-4只有一個(gè)玻璃化轉(zhuǎn)變溫度（Tg），為169.88℃，但是PAM-b-PVTES-2有兩個(gè)Tg，分別為183.19和190.09℃，分別對(duì)應(yīng)了聚丙烯酰胺（PAM）和聚乙烯基三乙氧基硅烷（PVTES）的Tg。PAM和PVTES鏈段間存在一定的相互作用，這些相互作用導(dǎo)致嵌段共聚物中兩相的Tg與各自均聚物的Tg不同，兩相的相互作用（融合）導(dǎo)致Tg向兩者之間移動(dòng)。由此可知，合成的聚合物具有兩相結(jié)構(gòu)，屬于嵌段共聚物。
2.3 GPC分析
相對(duì)分子質(zhì)量的大小是影響聚合物黏度的一個(gè)重要因素，相對(duì)分子質(zhì)量越大，分子鏈段越長(zhǎng)，聚合物分子鏈段纏繞作用越強(qiáng)，聚合物的黏度越高，因此，適當(dāng)?shù)乜刂凭酆衔锏南鄬?duì)分子質(zhì)量能有效地控制聚合物溶液的黏度。圖4為不同n(AM)∶n(DBTTC)下合成的PAM-CTA樣品的GPC譜圖，具體數(shù)據(jù)列于表1。

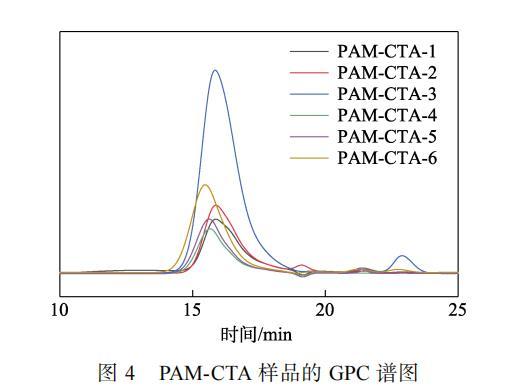

圖4 PAM-CTA樣品的GPC譜圖
表1 PAM-CTA樣品的相對(duì)分子質(zhì)量及其分布
從表1可知，隨著DBTTC用量的降低，共聚物相對(duì)分子質(zhì)量逐漸增加，重均相對(duì)分子質(zhì)量（Mw）由5755增加到10505。這是因?yàn)?，隨著鏈轉(zhuǎn)移劑DBTTC用量的增加，反應(yīng)體系中DBTTC的濃度增加，鏈增長(zhǎng)自由基與鏈轉(zhuǎn)移劑DBTTC反應(yīng)生成休眠中間體，鏈增長(zhǎng)停止，PAM-CTA的相對(duì)分子質(zhì)量隨著鏈轉(zhuǎn)移劑用量的增加而降低，實(shí)現(xiàn)對(duì)PAM-CTA相對(duì)分子質(zhì)量的可控合成。由于PAM-CTA-4的分子量分布最窄，因此，選擇PAM-CTA-4進(jìn)行下一步反應(yīng)。
圖5為不同n(VTES)∶n(AM)合成的PAM-b?PVTES樣品的GPC譜圖，結(jié)果列于表2。PAM-b?PVTES樣品的相對(duì)分子質(zhì)量分布相較于PAM-CTA-4的相對(duì)分子質(zhì)量分布變大，且隨著VTES用量的增加，聚合物鏈段增長(zhǎng)，PAM-b-PVTES的Mw從9058增加到10707。

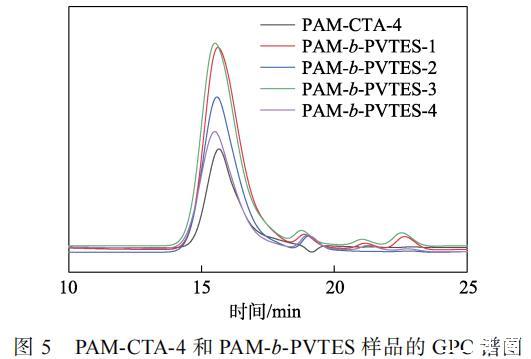

圖5 PAM-CTA-4和PAM-b-PVTES樣品的GPC譜圖

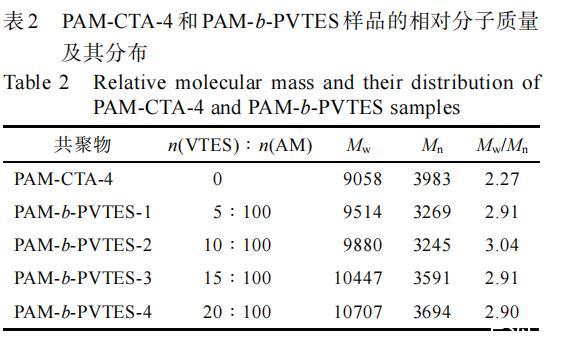

表2 PAM-CTA-4和PAM-b-PVTES樣品的相對(duì)分子質(zhì)量及其分布
2.4黏度分析
氣溶膠固定劑的黏度是影響固定劑霧化后液滴直徑的因素之一，氣溶膠固定劑溶液的黏度越小，越有利于氣溶膠固定劑與氣溶膠粉塵的黏附。一方面是因?yàn)闅馊苣z固定劑黏度越小，霧化后液滴的直徑越小，液滴的比表面積增大，也就是說(shuō)單位體積內(nèi)的固定劑霧化液滴密度越大，固定劑霧化液滴與氣溶膠粉塵顆粒的碰撞、結(jié)合頻率增大；另一方面霧化后液滴直徑越小，受到的重力作用越小，液滴在空氣中懸浮時(shí)間越長(zhǎng)，液滴與氣溶膠粉塵顆粒結(jié)合幾率更大，利于提高氣溶膠固定劑的利用率。圖6為20%固含量，不同的RAFT試劑用量對(duì)PAM-CTA共聚物水溶液黏度的影響。

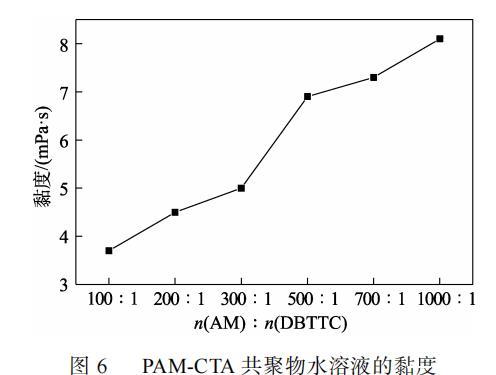

圖6 PAM-CTA共聚物水溶液的黏度
由圖6可知，隨著DBTTC用量的減少，共聚物水溶液黏度緩慢提升，由3.7 mPa·s逐漸升高到8.1 mPa·s，這是因?yàn)?，隨著RAFT試劑用量的減少，共聚物相對(duì)分子質(zhì)量增加，共聚物鏈段增長(zhǎng)，共聚物鏈段之間的纏繞作用增強(qiáng)，共聚物水溶液黏度升高。適當(dāng)?shù)卣{(diào)節(jié)RAFT試劑的用量可以達(dá)到控制共聚物水溶液黏度的目的。
2.5表面張力分析
氣溶膠固定劑固定氣溶膠粉塵顆粒的過(guò)程是指霧化后的固定劑小液滴與氣溶膠顆粒在布朗運(yùn)動(dòng)或氣流的作用條件下發(fā)生碰撞，固定劑對(duì)氣溶膠顆粒進(jìn)行粘附、捕捉，將其凝并后最終沉降。因此，固定劑對(duì)粉塵的固定性能與其對(duì)氣溶膠粉塵的潤(rùn)濕性能和與氣溶膠粉塵的碰撞頻率有關(guān)。
氣溶膠粉塵顆粒普遍具有較高的表面張力，因此氣溶膠固定劑的表面張力越小越易與氣溶膠顆粒粘附。固含量為20%的PAM-b-PVTES共聚物水溶液的表面張力如圖7所示。

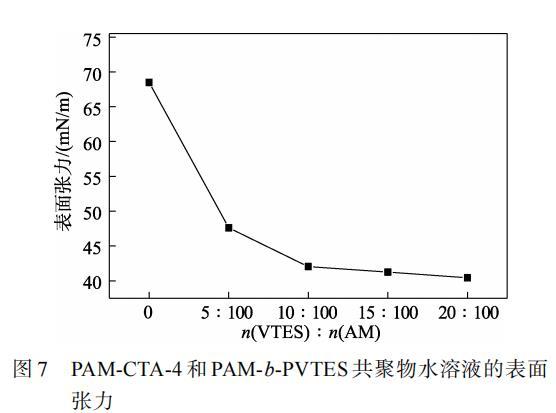

圖7 PAM-CTA-4和PAM-b-PVTES共聚物水溶液的表面張力
從圖7可以看出，隨著VTES用量的增大，共聚物水溶液的表面張力逐漸降低，n(VTES)∶n(AM)由0增加到10∶100時(shí)，共聚物水溶液表面張力從68.49 mN/m降低到40.44 mN/m，繼續(xù)增大VTES用量，共聚物水溶液表面張力逐漸趨于穩(wěn)定。這說(shuō)明VTES和AM共聚后賦予了共聚物水溶液更低的表面能，降低了共聚物水溶液的表面張力。
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測(cè)試（一）
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測(cè)試（二）
