在設(shè)施農(nóng)業(yè)中，聚乙烯（PE）棚膜因透光、耐候、成本低廉而被廣泛應(yīng)用。然而，其固有的低表面能導(dǎo)致的“結(jié)霧滴水”問(wèn)題，一直是影響棚內(nèi)光照與作物產(chǎn)量的技術(shù)瓶頸。傳統(tǒng)的內(nèi)添加防霧劑方法存在易遷移、時(shí)效短的缺陷，而在薄膜表面構(gòu)建親水性涂層，則被證明是更持久、有效的解決方案。

本文所探討的研究，聚焦于兩類(lèi)性能優(yōu)異的表面防霧涂層：PVA/Al?O?有機(jī)-無(wú)機(jī)雜化涂層與丙烯酸-丙烯酸六氟丁酯-4-丙烯酰氧基二苯甲酮（AHB）三元共聚物涂層。研究不僅通過(guò)實(shí)驗(yàn)展示了它們卓越的防霧性能，更向前深入一步，采用兩種經(jīng)典的理論模型——幾何平均法（OW）與Lifshitz-van der Waals/酸堿法（LW/AB），對(duì)涂層表面的熱力學(xué)性質(zhì)，即表面張力及其分量，進(jìn)行了細(xì)致的計(jì)算與對(duì)比分析。這項(xiàng)工作超越了單純性能展示的層面，為我們理解涂層防霧的物理化學(xué)本質(zhì)提供了寶貴的數(shù)據(jù)支撐和理論視角。

一、技術(shù)路徑分野：傳統(tǒng)共混與表面涂覆的優(yōu)劣

解決PE棚膜結(jié)霧問(wèn)題，主要存在兩種技術(shù)路徑。

第一種是內(nèi)添加法，即在PE樹(shù)脂造粒過(guò)程中共混入小分子防霧劑（如單油酸甘油酯）或親水高分子（如PVA）。其原理是防霧組分在薄膜成型后緩慢遷移至表面，形成親水層。此法工藝簡(jiǎn)單，與現(xiàn)有薄膜生產(chǎn)線兼容性好。但根本缺陷在于，防霧劑與PE基材的相容性差且結(jié)合力弱，導(dǎo)致其遷出過(guò)程不可控，防霧性能衰減快，有效期難以持久。

第二種是表面涂覆法，即在已成型的PE薄膜表面，通過(guò)浸漬、噴涂等方式構(gòu)建一層牢固的親水涂層。此法的優(yōu)勢(shì)顯而易見(jiàn)：涂層材料的選擇范圍更廣，可通過(guò)化學(xué)設(shè)計(jì)實(shí)現(xiàn)功能優(yōu)化；涂層與基材（尤其是經(jīng)過(guò)電暈處理的基材）可通過(guò)物理或化學(xué)作用形成牢固結(jié)合，性能持久性大幅提升；涂層結(jié)構(gòu)和厚度可控，能更精確地調(diào)控表面性能。

本研究所涉及的兩類(lèi)涂層，正是表面涂覆法的杰出代表。PVA/Al?O3涂層利用PVA的強(qiáng)親水性與Al?O?納米顆粒的增強(qiáng)、粗糙化作用，形成穩(wěn)定的雜化結(jié)構(gòu)。而AHB三元共聚物則通過(guò)分子設(shè)計(jì)，將親水的丙烯酸鏈段、可光固化的二苯甲酮基團(tuán)以及可能影響表面排列的含氟鏈段結(jié)合在一起，旨在獲得綜合性能平衡的涂層。

二、涂層制備與表征：構(gòu)建可測(cè)量的表面

研究采用浸漬提拉法進(jìn)行涂層制備，這是一種實(shí)驗(yàn)室及工業(yè)上常用的高效、均勻的成膜方法。對(duì)于PVA/Al?O3涂層，通過(guò)改變納米鋁溶膠的添加量，精確調(diào)控了PVA與Al?O3的質(zhì)量比（5:2，5:3，5:4），以研究組分比例對(duì)表面性質(zhì)的影響。AHB三元共聚物則通過(guò)溶液聚合預(yù)先合成，再配制成涂覆液。

所有涂層均在80°C下干燥固化，這一溫和的工藝條件對(duì)PE基膜的熱性能影響較小。為確?；木哂幸恢碌某跏紶顟B(tài)并增強(qiáng)涂層附著力，研究將未經(jīng)任何處理的原始PE膜與經(jīng)過(guò)電暈處理的PE膜同時(shí)作為對(duì)比基底。電暈處理是一種成熟的表面改性技術(shù)，通過(guò)高壓放電在薄膜表面引入極性含氧基團(tuán)，能顯著提高其表面能和涂層附著力。

表征手段直指核心：

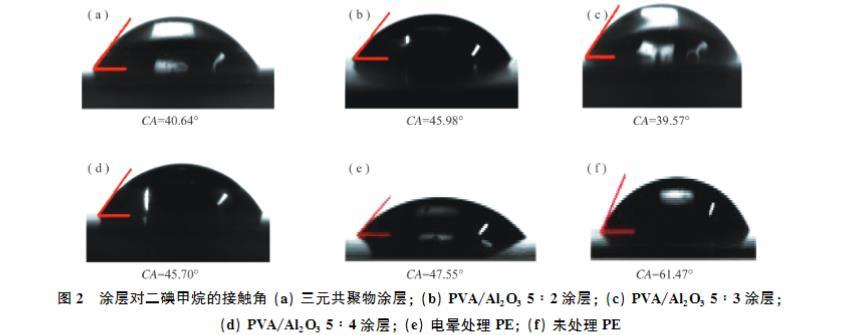

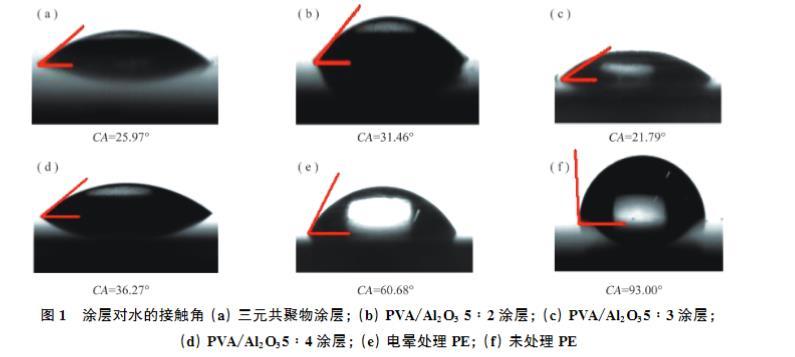

1.接觸角測(cè)量：這是所有后續(xù)計(jì)算的基石。使用座滴法，嚴(yán)格測(cè)量了水、二碘甲烷和甲酰胺三種探針液體在各類(lèi)樣品表面的靜態(tài)接觸角。每種情況重復(fù)三次取平均，確保了數(shù)據(jù)的可靠性。這三種液體覆蓋了不同的極性/非極性性質(zhì)，是運(yùn)用OW法和LW/AB法求解表面張力及其分量的必要條件。

2.表面形貌分析：采用掃描電子顯微鏡（FE-SEM）和原子力顯微鏡（AFM）直觀觀察涂層表面的微觀結(jié)構(gòu)、Al?O3顆粒的分散狀態(tài)，并定量測(cè)量了表面粗糙度（Ra）。這部分?jǐn)?shù)據(jù)將表面化學(xué)性質(zhì)與物理形貌關(guān)聯(lián)起來(lái)。

三、理論計(jì)算的核心：兩種表面張力模型的原理與應(yīng)用

這是本文的技術(shù)精髓所在。單純報(bào)道接觸角降低至多少度，只能定性說(shuō)明親水性改善。而通過(guò)模型計(jì)算出表面張力的具體數(shù)值，則能定量描述表面的熱力學(xué)狀態(tài)，并進(jìn)行更深刻的比較。

OW法（幾何平均法）：

其理論基礎(chǔ)是將固體表面張力（γ_S）分解為極性分量（γ^P_S）和色散分量（γ^d_S）。它假設(shè)固-液界面張力可由兩相各自的極性分量和色散分量通過(guò)幾何平均規(guī)則來(lái)估算。該方法只需兩種探針液體（通常一種極性液體如水，一種非極性液體如二碘甲烷）的接觸角數(shù)據(jù)。

操作上，將測(cè)量數(shù)據(jù)代入公式γ_L(1+cosθ)=2(√(γ^P_Sγ^P_L)+√(γ^d_Sγ^d_L))，通過(guò)二元一次方程組或線性擬合（以√(γ^P_L/γ^d_L)為橫坐標(biāo)A，以γ_L(1+cosθ)/(2√(γ^d_L))為縱坐標(biāo)B），即可求得固體的√(γ^P_S)和√(γ^d_S)，進(jìn)而平方得到分量值和總表面張力γ_S。

其最大優(yōu)點(diǎn)是便捷。對(duì)于快速評(píng)估和比較系列樣品的表面能趨勢(shì)，OW法非常高效。

LW/AB法（Lifshitz-van der Waals/酸堿法）：

該方法是對(duì)OW理論的深化與發(fā)展。它認(rèn)為固體表面張力由非極性的Lifshitz-van der Waals分量（γ^LW_S，可大致對(duì)應(yīng)色散力）和極性分量（γ^AB_S）組成。而極性分量進(jìn)一步歸因于路易斯酸堿相互作用，可分解為電子受體參數(shù)（γ?_S）和電子給體參數(shù)（γ?_S），且有γ^AB_S=2√(γ?_Sγ?_S)。

該方法需要至少三種探針液體（通常為水、二碘甲烷、甲酰胺）的接觸角數(shù)據(jù)，因?yàn)檫@三種液體提供了不同的γ^LW,γ?,γ?組合。將三組數(shù)據(jù)代入方程γ_L(1+cosθ)=2[√(γ^LW_Sγ^LW_L)+√(γ?_Sγ?_L)+√(γ?_Sγ?_L)]，形成一個(gè)三元一次方程組，直接求解出固體的γ^LW_S,γ?_S,γ?_S三個(gè)未知數(shù)，最后計(jì)算總表面張力γ_S=γ^LW_S+2√(γ?_Sγ?_S)。

其優(yōu)勢(shì)在于物理圖像更精細(xì)，能區(qū)分表面極性的酸堿性來(lái)源，理論上更適用于具有強(qiáng)極性或氫鍵作用的表面。
