合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 觸感點陣文字盲人印刷時，如何控制UV油墨表面張力流平時間
> 基于界面張力和表面張力測試評估商用UV油墨對不同承印紙張的表面浸潤性差異（三）
> 不同表面張力的球磨溶劑對微晶石墨粒徑的影響
> ?我第一次操作表面張力儀的心得體會
> 表面張力測定儀的測試方法及特點
> 失重環(huán)境下的水滴因為有表面張力會形成標(biāo)準(zhǔn)的圓球
> 基于藥液表面張力測定估算蘋果樹最大施藥液量的方法（二）
> 不同溫度下純有機(jī)物液體表面張力估算方法及關(guān)聯(lián)方程（二）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）
> 混合型烷醇酰胺復(fù)雜組成對油/水界面張力的影響規(guī)律（二）
推薦新聞Info
-
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評估（三）
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評估（二）
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評估（一）
> 兩類農(nóng)用防霧涂層表面張力的深度計算與比較分析（二）
> 兩類農(nóng)用防霧涂層表面張力的深度計算與比較分析（一）
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響（三）
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響（二）
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響（一）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測定（二）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測定（一）
不同表面張力的球磨溶劑對微晶石墨粒徑的影響
來源：湖南大學(xué)學(xué)報(自然科學(xué)版) 瀏覽 934 次 發(fā)布時間:2025-01-09
橡膠在生產(chǎn)生活中應(yīng)用廣泛，已滲入我們生活的方方面面，例如拖鞋、橡膠手套、汽車輪胎、膠管以及密封件等，特別是在輪胎方面，橡膠的用量特別大。未添加任何補(bǔ)強(qiáng)劑的橡膠由于導(dǎo)熱性和力學(xué)性能差一般不能滿足使用的要求，所以需要添加各種補(bǔ)強(qiáng)劑來提高其力學(xué)性能、導(dǎo)熱性能和耐摩擦磨損性能。目前使用的補(bǔ)強(qiáng)劑主要是炭黑，但炭黑是由石油和天然氣等化石燃料不完全燃燒或裂解產(chǎn)生，在制備過程中能耗大、污染嚴(yán)重、不環(huán)保。
MG的化學(xué)成分與炭黑相似，并具有資源豐富、成本低廉和符合國家“雙碳”要求等優(yōu)勢，近年來，人們試圖用MG取代炭黑作為橡膠補(bǔ)強(qiáng)劑。研究表明，由于MG具有良好的導(dǎo)熱性和潤滑性，在作為填料填充至橡膠材料時，不僅能提高橡膠材料的導(dǎo)熱性能，還可以降低內(nèi)摩擦系數(shù)。
但是，MG粒徑較大，平均粒徑為5——10μm，相比于炭黑（10——500 nm）來說，要大得多。MG直接加到橡膠基體中，補(bǔ)強(qiáng)效果并不理想。粒徑過大不僅使MG在橡膠中的分散性和界面相互作用差，而且會因為應(yīng)力集中從橡膠基體中脫出從而無法起到補(bǔ)強(qiáng)作用。因此，降低MG粒徑是提高其橡膠補(bǔ)強(qiáng)性能的方向。呂佳萍等使用粒徑約為5μm和45μm的MG部分替代炭黑N550研究對乙烯丙烯酸酯橡膠（AEM）的影響，楊建使用粒徑約為2μm和5μm的MG研究了粒徑對丁腈橡膠的影響，結(jié)果均表明粒徑小的MG對橡膠的補(bǔ)強(qiáng)性能最好。周文雅使用攪拌磨制備得到了中位粒徑為3.635μm的MG超細(xì)粉，發(fā)現(xiàn)隨著MG粒徑的減小，NR/MG復(fù)合材料的力學(xué)性能越好。童曦等使用氣流粉碎機(jī)制備得到了平均粒徑為5.4μm的MG超細(xì)粉，并發(fā)現(xiàn)隨著MG粒徑的減小，乙烯丙烯酸酯橡膠/MG復(fù)合材料的力學(xué)性能有所提高。但MG超細(xì)粉的粒徑仍與納米級的炭黑有著不小的差距，導(dǎo)致其作為橡膠補(bǔ)強(qiáng)劑的補(bǔ)強(qiáng)效果仍不夠理想。
本文針對微晶石墨（MG）作為橡膠補(bǔ)強(qiáng)劑分散性差的問題，選用與石墨烯有相近表面張力的25%乙醇溶液作為球磨溶劑，通過球磨法制備出了中位粒徑為1.209μm的MG超細(xì)粉，以其部分取代炭黑（CB）作為天然橡膠（NR）補(bǔ)強(qiáng)劑，得到了力學(xué)性能更優(yōu)的NR/CB/MG復(fù)合材料。利用場發(fā)射掃描電鏡（SEM）表征了MG和CB在NR基體中的分散情況，研究了MG粒徑和取代量對NR/CB/MG復(fù)合材料性能的影響規(guī)律。結(jié)果表明，適量的MG可促進(jìn)CB在NR基體中的分散、縮短N(yùn)R/CB/MG復(fù)合材料的正硫化時間；MG的粒徑越細(xì)，NR/CB/MG復(fù)合材料的力學(xué)性能越好，與NR/CB復(fù)合材料相比，其拉伸強(qiáng)度、撕裂強(qiáng)度、100%定伸應(yīng)力和300%定伸應(yīng)力分別提高6.3%、7.5%、8.4%和6.4%，疲勞溫升和永久變形率分別降低2.5%和44.7%.
球磨溶劑對微晶石墨粒徑的影響
從熱力學(xué)角度考慮，固液兩相相近的表面能可降低二者之間的混合焓，所以采用石墨表面能相似的球磨溶劑可以提高其剝離效率。Teng等和Deng等以石墨為原料，用球磨法制備石墨烯時發(fā)現(xiàn)，采用表面能與石墨相近的1-甲基~2-吡咯烷酮（NMP）（40.8 mN·m-1）作為球磨溶劑具有較好的剝離效果。基于此，本工作采用不同表面張力的溶劑作為球磨介質(zhì)，在球磨時間為24 h，球料比為12∶1，漿料濃度為25%，球磨速度為350 r/min的條件下進(jìn)行球磨，結(jié)果如表1所示。從表中可看出NMP作為球磨溶劑時，微晶石墨中位粒徑最小。由此說明，NMP與微晶石墨的表面能相近，對微晶石墨的剝離效率高。
表1采用不同溶劑時微晶石墨的粒徑大小
但是NMP存在價格昂貴、環(huán)境污染大的缺點，因此尋求一種環(huán)境友好、成本低的球磨溶劑對微晶石墨細(xì)化產(chǎn)業(yè)化具有重要的意義。水和乙醇的表面張力分別為70.95 mN·m-1和22.17 mN·m-1，我們采用一定體積比的乙醇和水調(diào)配出與微晶石墨表面能接近的乙醇水溶液，并以此為溶劑球磨微晶石墨，研究溶劑的表面張力對球磨后微晶石墨粒徑的影響。從圖1可知，25%乙醇溶液的表面能為40.69 mN·m-1，與石墨烯的表面能（40.80 mN·m-1）相近，從圖2可知，其對應(yīng)的微晶石墨中位粒徑最小。當(dāng)溶劑的表面能與微晶石墨表面能相近時，微晶石墨能更好地分散在溶劑中，從而提高球磨效率。所以在本工作中，選擇25%的乙醇水溶液作為球磨溶劑。

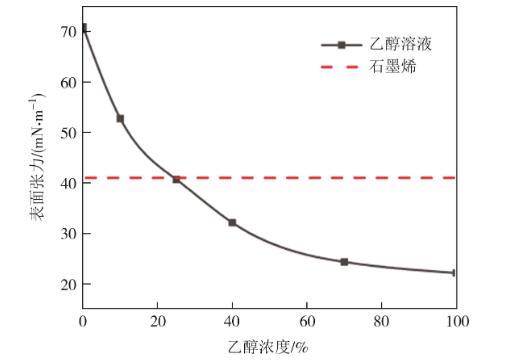

圖1不同濃度乙醇溶液的表面張力

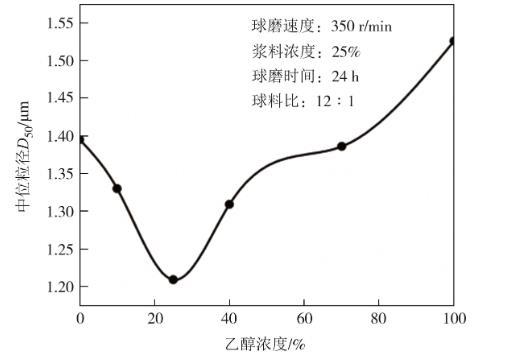

圖2采用不同濃度的乙醇溶液做球磨溶劑時微晶石墨的中位粒徑
結(jié)論
利用水和乙醇調(diào)配出了與石墨烯有著相近表面張力的25%的乙醇溶液作為球磨溶劑，并通過行星式球磨機(jī)制備出了中位粒徑為1.209μm的MG超細(xì)粉。
