合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 3種增效劑對(duì)滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響(三)
> 表面張力:微觀力場(chǎng)中的宏觀奇跡
> 探討一級(jí)相變過(guò)程中氣泡和液滴臨界半徑的變化規(guī)律、演化方向(二)
> 不同助劑及濃度對(duì)IDK120-025型和LU120-015型噴頭霧化效果的影響(一)
> 兩親性碳點(diǎn)CDS表面活性劑濃度、膠束對(duì)硅酸鹽溶液潤(rùn)滑性能的影響(二)
> 噴霧液滴的形成原理與配方設(shè)計(jì):動(dòng)態(tài)表面張力與粒徑的關(guān)系
> 深過(guò)冷N(xiāo)i-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?達(dá)因值(表面張力系數(shù))對(duì)材料表面性能的影響
> 表面張力儀的十個(gè)應(yīng)用
> 氟硅表面活性劑(FSS)水溶液表面張力、發(fā)泡力、乳化力測(cè)定(一)
推薦新聞Info
-
> 界面張力主導(dǎo):殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估(三)
> 界面張力主導(dǎo):殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估(二)
> 界面張力主導(dǎo):殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估(一)
> 兩類(lèi)農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析(二)
> 兩類(lèi)農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析(一)
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響(三)
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響(二)
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響(一)
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定(二)
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定(一)
?發(fā)泡材料配方對(duì)表面張力的影響
來(lái)源: 瀏覽 1412 次 發(fā)布時(shí)間:2023-11-15
發(fā)泡材料發(fā)泡前后體積將發(fā)生很大變化,發(fā)泡后體積與發(fā)泡前體積之比稱(chēng)為發(fā)泡倍率,按發(fā)泡倍率不同,IXPE產(chǎn)品可分為5、10、15、20、25、30等不同倍率。生產(chǎn)不同發(fā)泡倍率產(chǎn)品,其原料配方不同,主要差別是發(fā)泡劑含量有差異,發(fā)泡材料的中間過(guò)程產(chǎn)品即發(fā)泡材料母片,由于配比差異其表面張力也不同,而且是否經(jīng)過(guò)輻照交聯(lián)處理也有很大區(qū)別。表1是不同材料配方母片輻照前后的張力變化情況。不同發(fā)泡倍率產(chǎn)品電暈處理前的表面張力狀況有較大差別,而且還與是否壓光有關(guān),實(shí)驗(yàn)測(cè)試結(jié)果如表2所示。

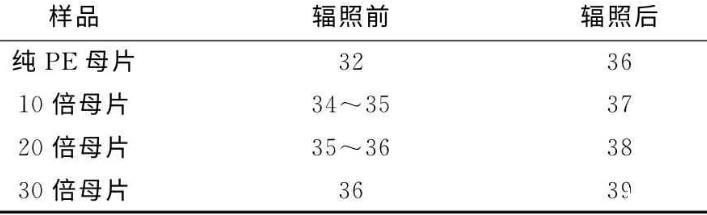

表1不同發(fā)泡倍率母片輻照處理前后的表面張力
表2不同倍率發(fā)泡產(chǎn)品電暈處理前表面張力
由表1可看出,純PE表面張力最小,隨著發(fā)泡劑加入比例增加,改變了材料的結(jié)晶性,表面張力趨于增加。電子束輻照交聯(lián),可以改變材料結(jié)構(gòu),同樣改變了材料表面的表面能,材料表面張力變大。
由表2可看出,隨著發(fā)泡產(chǎn)品倍率提高,材料表面張力會(huì)增加。發(fā)泡材料的微觀泡孔結(jié)構(gòu),改變了表面特性,增加了液體的潤(rùn)濕,發(fā)泡倍率加大,單位體積內(nèi)泡孔數(shù)增加,表面泡孔結(jié)構(gòu)更利于浸潤(rùn)。發(fā)泡材料剛完成發(fā)泡后,其表面張力小于發(fā)泡前對(duì)應(yīng)的母片,這是因?yàn)榘l(fā)泡在高溫下進(jìn)行,使得表面進(jìn)行了結(jié)晶融化和重新結(jié)晶,改變了前期輻照交聯(lián)引起的表面變化。同一材料,若表面壓光處理后,表面張力會(huì)略有下降,這是因?yàn)閴汗飧淖兞瞬牧媳砻娴呐菘仔螒B(tài),形成了一層平整表皮,不利于液體的浸潤(rùn)。
