合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 3種增效劑對(duì)滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響（三）
> 表面張力：微觀力場(chǎng)中的宏觀奇跡
> 探討一級(jí)相變過程中氣泡和液滴臨界半徑的變化規(guī)律、演化方向（二）
> 不同助劑及濃度對(duì)IDK120-025型和LU120-015型噴頭霧化效果的影響（一）
> 兩親性碳點(diǎn)CDS表面活性劑濃度、膠束對(duì)硅酸鹽溶液潤(rùn)滑性能的影響（二）
> 噴霧液滴的形成原理與配方設(shè)計(jì)：動(dòng)態(tài)表面張力與粒徑的關(guān)系
> 深過冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?達(dá)因值（表面張力系數(shù)）對(duì)材料表面性能的影響
> 表面張力儀的十個(gè)應(yīng)用
> 氟硅表面活性劑(FSS)水溶液表面張力、發(fā)泡力、乳化力測(cè)定（一）
推薦新聞Info
-
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估（三）
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估（二）
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評(píng)估（一）
> 兩類農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析（二）
> 兩類農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析（一）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（三）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（二）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（一）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定（二）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定（一）
氟碳-碳?xì)浔砻婊钚詣?fù)配體系表面張力變化規(guī)律與影響因素
來源：精細(xì)石油化工 瀏覽 1956 次 發(fā)布時(shí)間:2023-11-07
氟碳表面活性劑具有高表面活性、化學(xué)和熱穩(wěn)定性以及憎水憎油性等特點(diǎn)，廣泛應(yīng)用于紡織工業(yè)、石油化工等行業(yè)。碳?xì)浔砻婊钚詣┑膹?fù)配以及碳?xì)浔砻婊钚詣┖头急砻婊钚詣┑膹?fù)配可以有效提高碳?xì)浔砻婊钚詣┑男阅?，降低表面活性劑的使用成本，已成為日化工業(yè)研究的一個(gè)熱點(diǎn)。
筆者研究了氟碳-碳?xì)浔砻婊钚詣?fù)配體系的表面張力及CMC(臨界膠束濃度)的變化規(guī)律，同時(shí)研究了其他因素對(duì)復(fù)配體系表面張力的影響。
實(shí)驗(yàn)方法
1)使用蒸餾水配制不同濃度的表面活性劑溶液，備用。
2)依據(jù)《GB/T 22237—2008表面活性劑-表面張力的測(cè)定》標(biāo)準(zhǔn)，使用K100C表面張力儀，采用板法測(cè)定表面活性劑溶液在室溫(25℃)下的表面張力。
3)在室溫25℃下蒸餾水表面張力72.15 mN/m。
表面活性劑的CMC測(cè)定

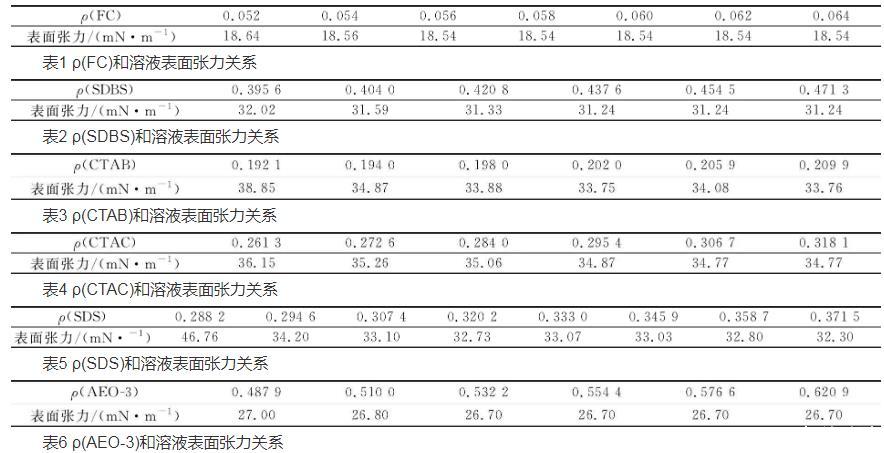

按照實(shí)驗(yàn)方法Hz制備表面活性劑溶液，在室溫下，測(cè)定FC、CTAB、CTAC、SDS、SDBS和AEO-3表面活性劑的表面張力，確定CMC，結(jié)果見表1～6。
由表1～6可見，不同表面活性劑的臨界膠束濃度為:FC為0.056 0 g/L，AEO-3為0.532 2 g/L，SDBS為0.437 6 g/L，CTAB為0.202 0 g/L，CTAC為0.306 7 g/L，SDS為0.320 2 g/L，CMC由小到大順序?yàn)椋篎C
表面活性劑協(xié)同效應(yīng)對(duì)表面張力的影響

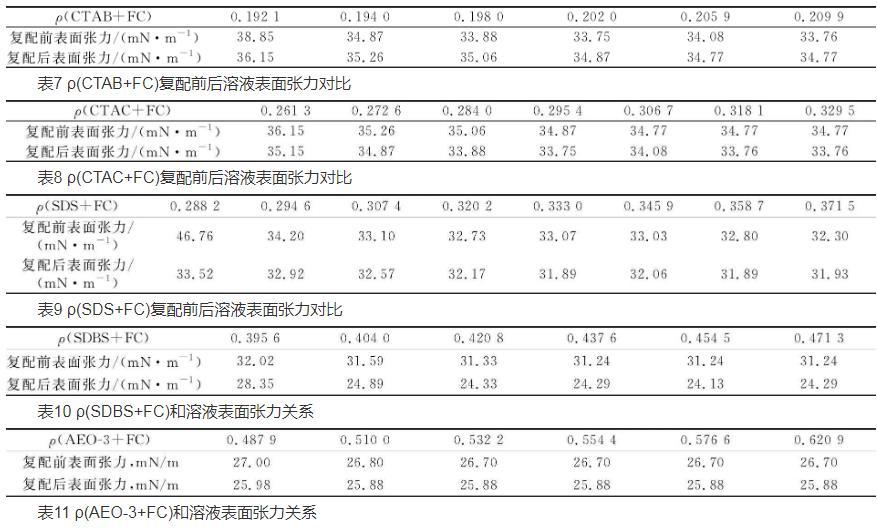

為了更好地提高表面活性劑的性能，降低表面活性劑的應(yīng)用成本，減輕其對(duì)環(huán)境的危害。在室溫下，分別測(cè)試不同濃度的碳?xì)浔砻婊钚詣┡cFC復(fù)配后表面張力的變化，實(shí)驗(yàn)結(jié)果見表7～11。
由表1可以得出FC質(zhì)量濃度為0.056 0 g/L時(shí)表面張力最低，以此為依據(jù)考察不同表面活性劑與FC協(xié)同作用。從表7～11可以看出：在FC質(zhì)量濃度均為0.056 0 g/L時(shí)，隨著碳?xì)浔砻婊钚詣舛鹊脑黾?，?fù)配體系的表面張力逐漸下降然后趨于平衡。當(dāng)CTAB濃度為0.192 1 g/L時(shí)，復(fù)配后較復(fù)配前下降3 mN/m；當(dāng)CTAC濃度為0.261 3 g/L時(shí)，復(fù)配后較復(fù)配前下降1 mN/m；當(dāng)SDS濃度為0.288 2 g/L時(shí)，復(fù)配后較復(fù)配前下降14 mN/m；當(dāng)SDBS濃度為0.395 6 g/L時(shí)，復(fù)配后較復(fù)配前下降了4 mN/m；當(dāng)AEO-3濃度為0.487 9 g/L時(shí)，復(fù)配后較復(fù)配前下降了近1 mN/m。由此可見：氟碳與碳?xì)浔砻婊钚詣?fù)配后，溶液的表面活性相對(duì)增強(qiáng)，表面張力明顯降低，依次為SDBS>AEO-3>SDS>CTAC>CTAB。
不同環(huán)境因素對(duì)復(fù)配體系的表面張力影響

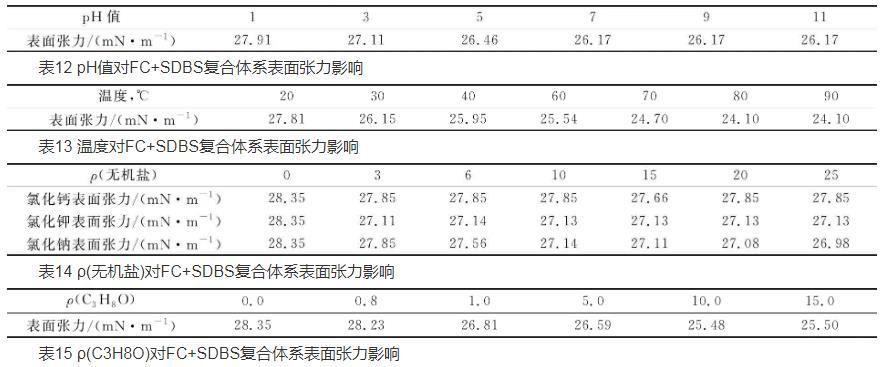

依據(jù)實(shí)驗(yàn)Hz實(shí)驗(yàn)結(jié)果，按照SDBS的0.395 6 g/L與0.056 0 g/L的FC復(fù)配，分別測(cè)試pH值、溫度、無機(jī)鹽和溶劑對(duì)復(fù)配體系表面張力的影響，結(jié)果見表12～15。
從表12～15可以得出：溶液pH值、溫度、無機(jī)鹽和溶劑對(duì)復(fù)配體系的表面張力均有不同程度影響。由表12可以看出,pH值對(duì)復(fù)配體系的表面張力影響很大，堿性有利于復(fù)配體系的表面張力降低；由表13可以看出，隨著溶液的溫度升高，加劇活性劑分子運(yùn)動(dòng)，使集中在溶液表面的活性物質(zhì)越多，溶液表面張力降低越大；表14考察不同鹽對(duì)復(fù)配體系表面張力影響，無機(jī)鹽能夠壓縮表面活性劑的雙電層，減少膠束擴(kuò)散雙電層的厚度，使表面活性劑極性頭基上所帶的電荷對(duì)周圍分子的極性頭基作用范圍減弱，溶液表面活性增強(qiáng)，隨著鹽濃度的增加，一價(jià)鹽(K+，Na+)較二價(jià)鹽對(duì)降低溶液表面張力效果顯著，這是由于一價(jià)鹽會(huì)導(dǎo)致更多的反離子即進(jìn)入吸附層而削弱表面活性離子間的電性排斥，使得表面活性劑之間排列更加緊密。表15考察了溶劑對(duì)表面張力影響，加入一定量的醇可以加快表面活性劑分子在水溶液中的擴(kuò)散和在界面的聚集，對(duì)降低溶液的表面張力是有益的。
結(jié)論
a.碳?xì)浔砻婊钚詣┡c氟碳復(fù)配較常規(guī)碳?xì)浔砻婊钚詣?duì)降低溶液的表面張力更加有效。其中FC+SDBS復(fù)配效果最好，復(fù)配后較復(fù)配前下降了8 mN/m。
b.隨著溫度升高，加劇活性劑分子運(yùn)動(dòng)，使集中在溶液表面的活性物質(zhì)越多，溶液表面張力下降，溫度升高前較常溫下表面張力下降了4 mN/m。
c.堿的加入有助于進(jìn)一步降低復(fù)配體系的表面張力，調(diào)節(jié)pH值至11時(shí)表面張力下降了1 mN/m；
d.不同價(jià)態(tài)的無機(jī)鹽對(duì)溶液表面活性的影響規(guī)律是Ca2+>K+>Na+。
e.在復(fù)配體系中加入一定量的異丙醇將表面張力下降4 mN/m。
