本文所述的適合W斷塊的驅(qū)油用兩性／陰離子復(fù)配黏彈性體系既在一定程度上彌補(bǔ)了陰離子表面活性劑不耐鹽的缺陷，又減少了造價(jià)較高的兩性表面活性劑的用量；既能達(dá)到低界面張力而起到普通驅(qū)油用表面活性劑的作用，又可以起到驅(qū)油用低分子聚合物的流度控制作用，從而有效提高低滲透油層的采收率，具有很大的實(shí)際價(jià)值與應(yīng)用潛力。

本文采用長(zhǎng)鏈酰胺甜菜堿（兩性表面活性劑）與芥酸鈉（陰離子表面活性劑）復(fù)配，依據(jù)Rubi-ngh規(guī)則溶液理論計(jì)算了其相互作用參數(shù)βm，結(jié)合ESEM表征的微觀形貌，對(duì)其表觀黏度與降低界（表）面張力的室內(nèi)性能做了評(píng)價(jià)。

表面張力測(cè)試

參照GB／T 11276—2007國(guó)家標(biāo)準(zhǔn)，用表面張力儀測(cè)試室溫下（25℃）不同質(zhì)量分?jǐn)?shù)VES J的表面張力。

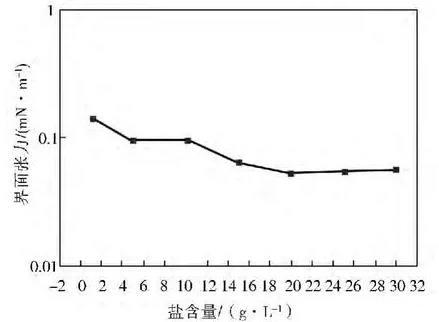

不同含鹽量對(duì)表面活性劑界面張力的影響

結(jié)論：

a.當(dāng)長(zhǎng)鏈酰胺基甜菜堿與芥酸鈉以3∶7比例復(fù)配時(shí)二者能產(chǎn)生較好的協(xié)同效應(yīng)，相互作用參數(shù)βm＜0，CMCm低至2.45×10-4mol／L。

b.黏濃曲線體現(xiàn)出VES J良好的增黏特性，且在質(zhì)量分?jǐn)?shù)為0.02%時(shí)可使與W斷塊原油間油水界面張力降至10-2數(shù)量級(jí)；一定質(zhì)量分?jǐn)?shù)的無(wú)機(jī)鹽對(duì)黏彈性表面活性劑VES J的黏度特性產(chǎn)生積極影響，且體系可在礦化度30g／L時(shí)達(dá)到10-2數(shù)量級(jí)的界面張力，體現(xiàn)了復(fù)配體系良好的耐鹽特性；90℃較25℃黏度保留率達(dá)到74.6%，W地層溫度（65℃）有利于發(fā)揮體系降低油水界面張力能力。

c.通過(guò)ESEM觀測(cè)到無(wú)機(jī)鹽可使VES J的網(wǎng)絡(luò)結(jié)構(gòu)的物理交聯(lián)點(diǎn)增多，結(jié)構(gòu)較無(wú)鹽時(shí)致密，網(wǎng)絡(luò)結(jié)構(gòu)明顯，進(jìn)而體現(xiàn)出黏性特征。

d.在65℃條件下老化120d后黏度保留率在70%以上，界面張力90d后仍能達(dá)到10-1數(shù)量級(jí)。顯示出較好的老化特性，有很強(qiáng)的實(shí)際意義。
