表面張力是產(chǎn)品質(zhì)量控制的關(guān)鍵指標(biāo)之一，也是橡膠膠乳的一個(gè)重要特性參數(shù)，其影響橡膠膠乳的黏接、濕潤(rùn)、發(fā)泡、涂布及滲透等應(yīng)用性能，因此，表面張力可指導(dǎo)橡膠膠乳的應(yīng)用。傳統(tǒng)測(cè)定橡膠膠乳表面張力的方法為白金環(huán)法，該方法不易測(cè)定黏度大于200 mPa·s橡膠膠乳的表面張力，由于白金環(huán)絲半徑較小，因此容易變形，影響表面張力的測(cè)定結(jié)果。此外，白金環(huán)法測(cè)試的是白金環(huán)從膠乳中提升時(shí)的最大力值，因此需要進(jìn)行換算才能得到表面張力值，現(xiàn)行國(guó)際標(biāo)準(zhǔn)ISO 1409:2006和ASTM D1417-03a仍采用白金環(huán)法測(cè)定橡膠膠乳的表面張力。

白金板法是目前廣泛應(yīng)用的液體表面張力測(cè)定方法，該方法在測(cè)定液體表面張力時(shí)能夠克服白金環(huán)法的不足，如能夠測(cè)定高黏度樣品的表面張力，其測(cè)量值就是表面張力值，不需要進(jìn)行換算，因此操作步驟簡(jiǎn)單。此外，白金板也不易變形，因此白金板法有較好的精度。國(guó)內(nèi)行業(yè)標(biāo)準(zhǔn)SH/T 1156—2014雖然對(duì)白金板法測(cè)定合成橡膠膠乳進(jìn)行了規(guī)定，但是該標(biāo)準(zhǔn)規(guī)定的方法與白金環(huán)法的測(cè)試數(shù)據(jù)有明顯差異，且隨著科學(xué)技術(shù)的進(jìn)步，檢測(cè)儀器和檢測(cè)方法的不斷完善，該標(biāo)準(zhǔn)規(guī)定的白金板法操作步驟已不適用于大部分自動(dòng)型表面張力儀，國(guó)內(nèi)外目前也少有白金板法測(cè)定橡膠膠乳表面張力的報(bào)道。因此，在橡膠膠乳行業(yè)，白金板法測(cè)定表面張力仍然沒(méi)有被廣泛應(yīng)用。本工作考察了白金板法和白金環(huán)法在測(cè)定橡膠膠乳表面張力過(guò)程中的影響因素，建立了與白金環(huán)法具有數(shù)據(jù)可比性的測(cè)定橡膠膠乳表面張力的白金板法。

測(cè)量注意事項(xiàng)

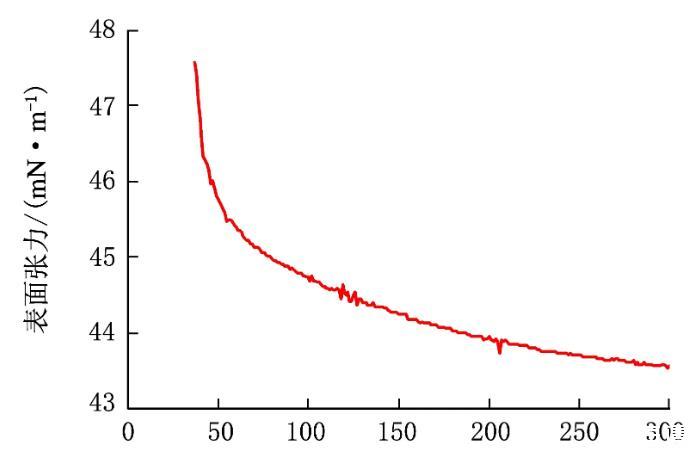

(1)采用能夠?qū)崟r(shí)顯示表面張力變化的全自動(dòng)表面張力儀，能夠更準(zhǔn)確地確定出膠乳樣品的表面張力。

(2)采用白金板法測(cè)定橡膠膠乳的表面張力時(shí)，必須對(duì)白金板進(jìn)行預(yù)潤(rùn)濕，才能確保結(jié)果的準(zhǔn)確性；用定性濾紙刮氣泡對(duì)表面張力的測(cè)定結(jié)果影響較大，若需要刮去氣泡，最好選擇定量濾紙；膠乳黏度對(duì)白金板法測(cè)定結(jié)果影響不大，因此白金板法能夠解決白金環(huán)法不能測(cè)定中高黏度樣品的問(wèn)題。

(3)白金環(huán)法和白金板法測(cè)定6種橡膠膠乳的表面張力結(jié)果相當(dāng)，說(shuō)明建立的白金板法能夠用于橡膠膠乳表面張力的測(cè)定。

(4)采用白金板法對(duì)4個(gè)水平的橡膠膠乳進(jìn)行實(shí)驗(yàn)室內(nèi)重復(fù)性實(shí)驗(yàn)，實(shí)驗(yàn)室內(nèi)重復(fù)性為0.31～0.57 mN/m。
