儀器介紹

表面張力儀又稱界面張力儀，是一種專門用于測量液體表面張力值的測量儀器，主要通過鉑金板法、鉑金環法、最大氣泡法、懸滴法、滴體積法以及滴重法等原理，實現精確的液體表面張力值的測量。此外，利用軟件技術，它可測得隨時間變化而變化的表面張力值。

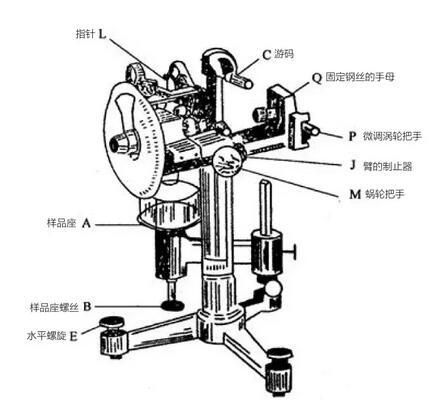

儀器結構

表面張力儀的結構，主要由扭力絲、鉑金環、支架、杠桿架、蝸輪付等組成。使用時通過蝸輪付的旋轉對扭力絲施加扭力，并使該扭力與液體表面接觸的鉑金環對液體的表面張力相平衡，當扭力繼續增加，液面被拉破時，扭力絲扭轉的角度，用刻度盤上的游標指示出來，此值就是M值，用mN/m表示。最后用M值乘以校正因子F，即得液體實際表面張力值δ。

工作原理

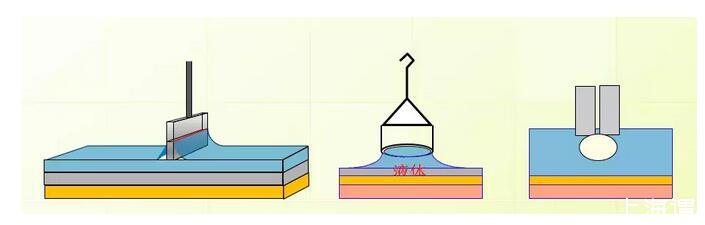

表面張力儀根據測試原理的不同可分為三種：鉑金環法、鉑金板法和最大氣泡法。

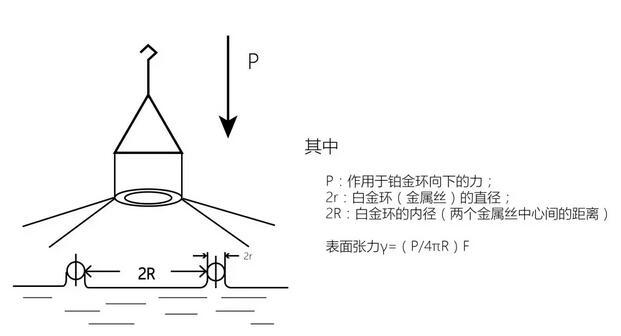

鉑金環法

鉑金環是用直徑0.37mm的鉑金絲做成周長為60mm的環，測試時先將鉑金環浸入液面(或二種不相混合的界面)下2-3mm，然后再慢慢將鉑金環向上提，環與液面會形成一個膜。膜對鉑金環會有一個向下拉的力，測量整個鉑金環上提過程中膜對環的所作用的最大力值，再換算成真正的表面(界面)張力值。由于鉑金環法測試起來比較麻煩，測試誤差也比較大，已迅速被鉑金板法所取代。

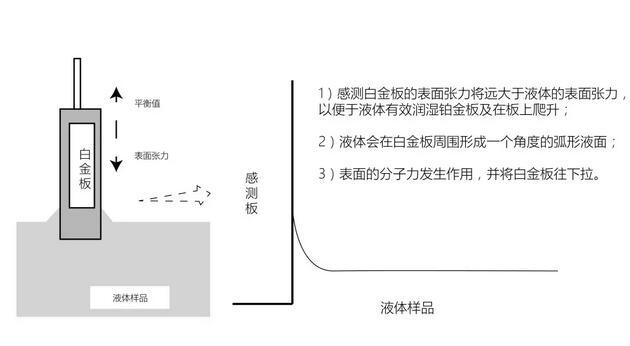

鉑金板法

當感測到鉑金板浸入到被測液體后，鉑金板周圍就會受到表面張力的作用，液體的表面張力會將鉑金盡量的往下拉。當液體表面張力及其他相關的力與平衡力達到均衡時，感測鉑金板就會停止向液體內部浸入。這時候，儀器的平衡感應器就會測量浸入深度，并將它轉化為液體的表面張力值。

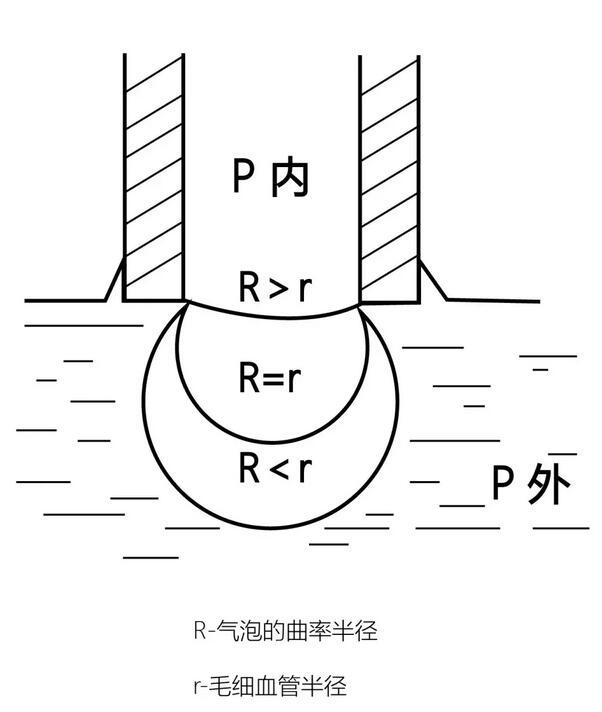

最大氣泡法

氣泡在壓力下出自不同直徑的兩支玻璃管口，在液體里最大壓力差產生的氣泡直接與表面張力是成正比例的。表面活性劑內含的活性分子的表面張力變化便需要用最大氣泡壓力法去測量。氣泡形成時，根據速度的改變所得到的數據，便可作為研究表面活性劑的活躍分子擴散時間，即是動態表面張力測量方法。

儀器特點

①鉑金環法/鉑金板法測定隨時間及濃度變化時相應的表面及界面張力；

②傳感器采用日本進口系統，測試數據，精度很高，重復性好；

③儀器提供了手動清零和軟件一鍵清零，可根據客戶的需要制定間隔式儀器自動清零功能；

④精巧的結構設計，平臺運行平穩，噪音??；

⑤可外接恒溫水浴、電控溫平臺（此平臺的溫度控制更）；

⑥Windows操作界面，可長時間工作，記錄曲線可存儲打??；

⑦儀器軟件中內置計算和修正公式，不需繁瑣計算；

⑧鉑金板和鉑金環都可以測量液液界面張力；

⑨進口傳感器測量數據可靠；

⑩整合了液晶顯示屏和微型打印機可以使全新的JK99C型全自動張力儀獨立工作，移動方便，即時輸出結果；

?界面張力儀可用于中高粘度的液體測量，實現了油墨、油漆、石油等行業的表面張力測試。

應用領域

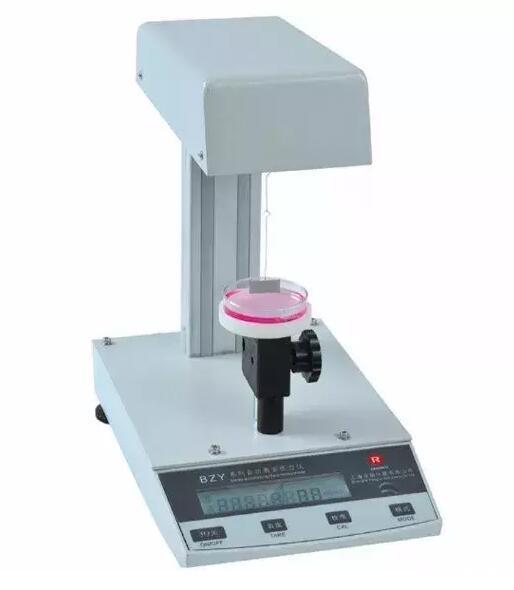

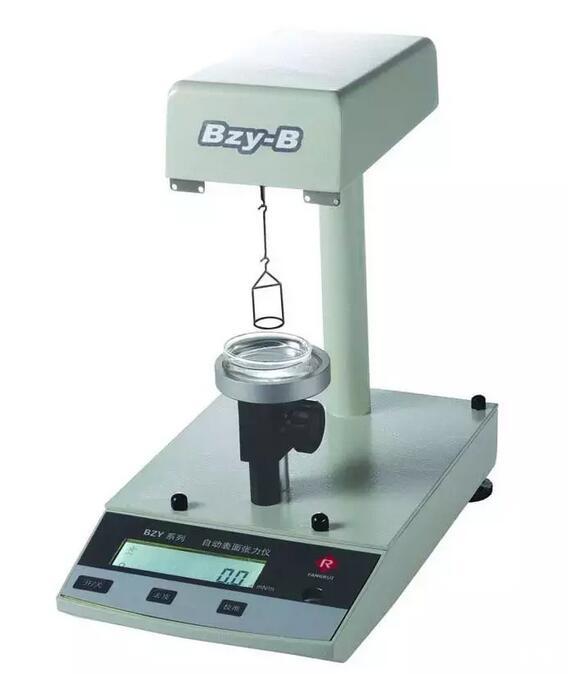

鉑金環法界面張力儀

鉑金環法測試的是液體的表面（或界面）的最大力值。

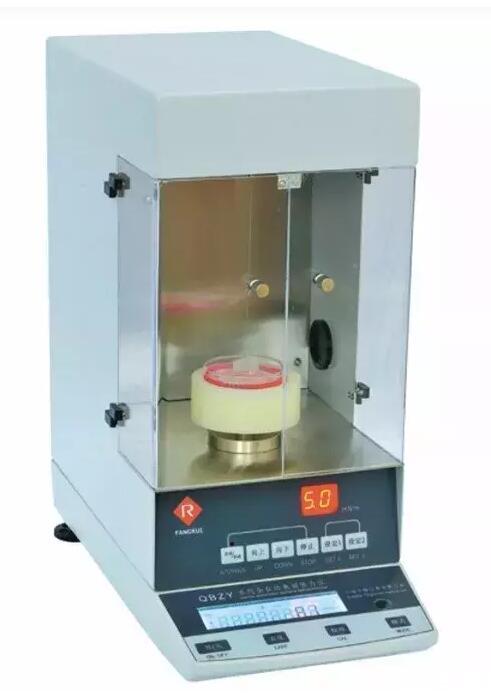

鉑金板法界面張力儀

鉑金板法測量的是液體的表面（或界面）張力的平衡值。

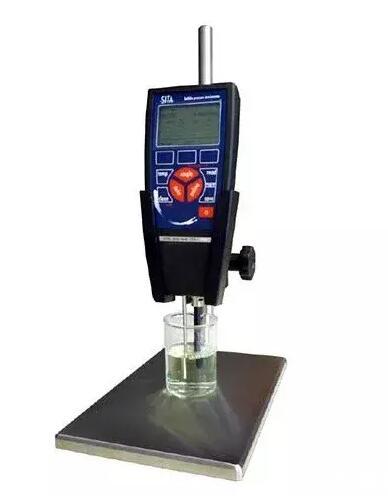

最大氣泡法界面張力儀

應用領域

該表面張力儀主要用于石油、化工、醫藥、電力、學校等科學研究領域。

①墨水、油墨分析印刷/涂布傾向性、潤濕性，進行質量控制；

②清洗劑分析表面活性劑的吸收速度、性質，研究合適的濃度；

③助化液研究聚集與擴散行為能力；

④化妝品分析乳劑或懸浮劑的分散性、穩定性及濕潤性；

⑤電鍍分析濕潤性，進行質量控制；

⑥農藥、中藥分析吸附、分散、穩定等能力；

⑦油漆、涂料分析分散、穩定、潤濕等能力；

⑧變壓器油等石油產品油油水界面張力值的大小與新油的純凈程度和運行油劣化狀況有著密切的關系；

⑨水處理污水處理、水質分析；

⑩其他行業。
