合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 新研究的海水基耐高溫驅(qū)油壓裂液界面張力值等性能優(yōu)于常規(guī)驅(qū)油壓裂液產(chǎn)品
> 表面張力梯度作用下氣液界面微顆粒運動狀態(tài)研究
> 激光釬涂金剛石的涂層形成與表面張力有何關(guān)系（一）
> 研究發(fā)現(xiàn)：水解聚丙烯酰胺HPAM降低油水界面張力能力極其有限（一）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（三）
> 數(shù)碼印花活性墨水品控鑒定從哪些方面著手？
> 不同表面張力和接觸角下膨脹土裂隙的發(fā)展演化過程（二）
> 氟原子表面張力極低，可提高消泡劑的持續(xù)抑泡效果
> 不同船用柴油機油基礎(chǔ)油界面性質(zhì)與分水性的關(guān)系
> 液態(tài)Ag-O系表面張力和表面過剩量計算、氧氣壓力和溫度的預(yù)測模型——模型（二）
推薦新聞Info
-
> 界面張力主導：殘余氣飽和度的深部咸水層CO2封存潛力評估（三）
> 界面張力主導：殘余氣飽和度的深部咸水層CO2封存潛力評估（二）
> 界面張力主導：殘余氣飽和度的深部咸水層CO2封存潛力評估（一）
> 兩類農(nóng)用防霧涂層表面張力的深度計算與比較分析（二）
> 兩類農(nóng)用防霧涂層表面張力的深度計算與比較分析（一）
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響（三）
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響（二）
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響（一）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測定（二）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測定（一）
LiF-CaF?-Yb?O?熔鹽體系表面張力的測定及其對Ni-Yb合金電解的指導意義（二）
來源：《有色金屬科學與工程》 瀏覽 300 次 發(fā)布時間:2025-12-02
2.1.2 LiF-CaF2-Yb2O3體系表面張力變化規(guī)律
研究表明在1 173～1 523 K溫度范圍內(nèi),（LiF-CaF2）etu體系中Yb2O3溶解度低于2%（質(zhì)量分數(shù)）,因此,圖3（a）中為一定Yb2O3含量下（LiF-CaF2）etu-Yb2O3體系表面張力隨溫度的變化規(guī)律,可以看出,在1 173～1 523 K范圍內(nèi),一定Yb2O3含量的（LiF-CaF2）etu-Yb2O3體系表面張力隨著溫度的升高而降低,原因是溫度的升高致使熔體表面層離子或團簇具備較高的動能和較低的解離能,陰陽離子之間的相互吸引作用減弱。
圖3（b）為特定溫度下（LiF-CaF2）etu-Yb2O3體系表面張力隨Yb2O3含量的變化規(guī)律,可以看出,表面張力與Yb2O3的溶解度之間密切相關(guān)。當Yb2O3的質(zhì)量分數(shù)為0～2%時,Yb2O3在LiF-CaF2體系內(nèi)被充分溶解,體系的表面張力在Yb2O3的質(zhì)量分數(shù)為1%時達到最高值。隨著Yb2O3的質(zhì)量分數(shù)進一步增加,達到過飽和狀態(tài),體系的表面張力出現(xiàn)減小,分析原因認為Yb2O3的加入會導致（LiF-CaF2）etu體系的離子構(gòu)成形式發(fā)生變化,從而使表面層和體相離子團簇構(gòu)成形式發(fā)生變化。
由于（LiF-CaF2）etu體系中Yb2O3的溶解度較小,（LiF-CaF2）etu體系中主體結(jié)構(gòu)不會發(fā)生根本性變化,但可以確定在Yb2O3的溶解量為0～2%（質(zhì)量分數(shù)）時,體系內(nèi)部會產(chǎn)生吸引作用力強的離子團簇,使其表面張力增加。隨著Yb2O3含量的增加,體系表面層中離子結(jié)構(gòu)發(fā)生變化,削弱了表面層離子或團簇的吸引作用,導致表面張力下降。擬合圖3（b）中數(shù)據(jù)可以得到LiF-CaF2-Yb2O3熔鹽體系表面張力的回歸方程式（4）。
σ=363.190-0.940x-0.092T(4)

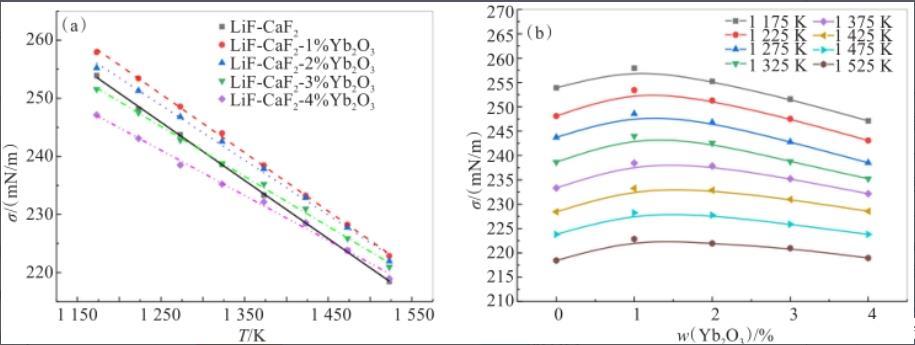

圖3溫度（a）和Yb2O3含量（b）對LiF-CaF2熔鹽體系表面張力的影響
2.2 Ni-Yb合金的表面張力
綜合LiF-CaF2-Yb2O3體系和Ni-Yb合金表面張力變化規(guī)律,表明隨電解溫度的升高,LiF-CaF2-Yb2O3熔鹽體系的表面張力減小,但僅在220～260 mN/m較小范圍內(nèi)變化。Yb2O3在LiF-CaF2-Yb2O3體系中的含量引起的張力變化范圍同樣不顯著,在1 173～1 523 K溫度區(qū)間表面張力波動范圍小于20 mN/m。因此,Ni-Yb合金的表面張力值隨組分和溫度的變化決定合金與LiF-CaF2-Yb2O3體系的分離。
Butler方程如式（5）所示,該方程經(jīng)過完善后被廣泛應(yīng)用于二元及三元合金內(nèi)的表面張力的預(yù)測,經(jīng)對多種合金體系的驗證,預(yù)測值與實驗值較吻合。利用Butler模型,結(jié)合Yb、Ni純金屬的標準物理參數(shù),見表2所列,得到圖4所示高于Ni-Yb合金熔點100～600 K和Yb摩爾百分含量0～100%范圍內(nèi)的表面張力曲面預(yù)測值。同時,圖4中給出了LiF-CaF2-Yb2O3體系在1 173～1 523 K溫度區(qū)間以及Yb2O3質(zhì)量分數(shù)在0～4%范圍內(nèi)的表面張力曲面預(yù)測值,當合金中Yb的摩爾分數(shù)低于10%時,合金的表面張力變化梯度大,在600～1 700 mN/m迅速增大。當Yb的摩爾分數(shù)高于10%時,合金的表面張力變化梯度小,在200～600 mN/m范圍內(nèi)緩慢減小。對比LiF-CaF2-Yb2O3體系的張力曲面,當合金中Yb的摩爾分數(shù)低于10%時,合金與熔鹽的表面張力差值范圍在340～1 480 mN/m間波動,遠高于熔鹽體系。合金與熔鹽體系潤濕性差,液態(tài)合金易于團聚。合金中Yb的摩爾分數(shù)高于10%時,合金與熔鹽的表面張力差值僅在20～340 mN/m小范圍內(nèi)波動,合金與熔鹽體系潤濕性好,液態(tài)合金不易團聚。總體上,在溫度1 173～1 523 K范圍內(nèi)的LiF-CaF2-Yb2O3體系下,熔鹽體系的黏度相對穩(wěn)定,Yb摩爾分數(shù)高于10%的Ni-Yb合金產(chǎn)物與LiF-CaF2-Yb2O3熔鹽表面張力差值較小,潤濕性更好,有利于收集。

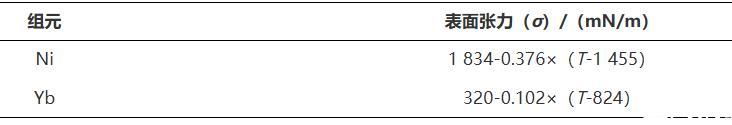

表2純金屬Ni、Yb的標準物理參數(shù)

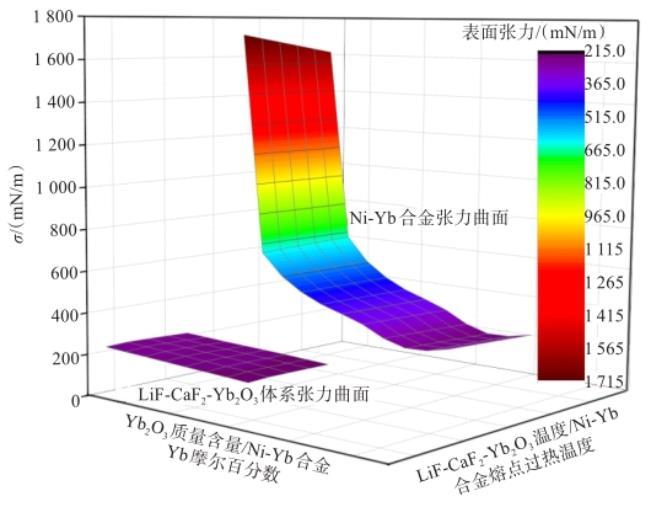

圖4 Ni-Yb合金與LiF-CaF2-Yb2O3體系表面張力曲面對比

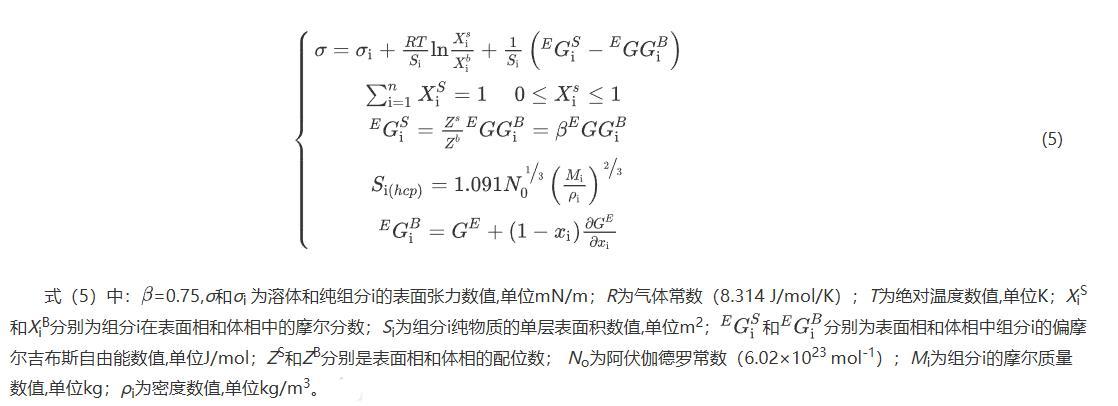

式（5）中：=0.75,σ和σi為溶體和純組分i的表面張力數(shù)值,單位mN/m；R為氣體常數(shù)（8.314 J/mol/K）；T為絕對溫度數(shù)值,單位K；XiS和XiB分別為組分i在表面相和體相中的摩爾分數(shù)；Si為組分i純物質(zhì)的單層表面積數(shù)值,單位m2；分別為表面相和體相中組分i的偏摩爾吉布斯自由能數(shù)值,單位J/mol；ZS和ZB分別是表面相和體相的配位數(shù)；No為阿伏伽德羅常數(shù)（6.02×1023 mol-1）；Mi為組分i的摩爾質(zhì)量數(shù)值,單位kg；ρi為密度數(shù)值,單位kg/m3。
3結(jié)論
1）在1 173～1 523 K范圍內(nèi),隨著溫度的升高,LiF-CaF2體系的表面張力呈線性降低。Santos方程能較好預(yù)測LiF-CaF2體系二元熔鹽體系表面張力和描述表面相與體相組成的關(guān)系；在1 173～1 523 K范圍內(nèi),LiF-CaF2-Yb2O3體系表面張力隨溫度的升高而降低；在Yb2O3的質(zhì)量分數(shù)為1%～4%范圍內(nèi),體系的表面張力先增后減,在質(zhì)量分數(shù)為1%時達到最高。
2）當高于熔點200～600 K范圍內(nèi),液態(tài)Ni-Yb合金中Yb的摩爾分數(shù)低于10%時,其表面張力在600～1 700 mN/m迅速增大。當Yb的摩爾分數(shù)高于10%時,合金的表面張力在200～600 mN/m范圍內(nèi)緩慢減小。溫度為1 173～1 523 K范圍內(nèi)的LiF-CaF2-Yb2O3體系的表面張力在220～260 mN/m較小范圍內(nèi)波動,相對穩(wěn)定,與Yb摩爾分數(shù)高于10%的Ni-Yb合金表面張力差值較小,潤濕性更好。
