合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 山茶油改性方法、制備原理及在水劑型化妝品中的應(yīng)用(一)
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響(二)
> 合成血液穿透試驗:表面張力受溫度、表面活性劑影響較大
> 不同質(zhì)量濃度瀝青質(zhì)溶液界面張力、界面剪切黏度及粒徑分布圖【下】
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應(yīng)的影響——結(jié)果與分析
> 3種不同類型噴霧助劑對氟啶蟲胺腈藥液表面張力及在蘋果葉片潤濕持留性能測定(一)
> 覆蓋有疏水網(wǎng)的開放管道液體輸運(yùn)穩(wěn)定性研究(下)
> 基于藥液表面張力測定估算蘋果樹最大施藥液量的方法(一)
> 不同類型的聚醚類非離子破乳劑對PPG-稀釋原油界面膜性質(zhì)的影響(上)
> 生物表面活性劑產(chǎn)生菌的篩選及對PAHs污染環(huán)境的修復(fù)效果研究(三)
推薦新聞Info
-
> 界面張力主導(dǎo):殘余氣飽和度的深部咸水層CO2封存潛力評估(三)
> 界面張力主導(dǎo):殘余氣飽和度的深部咸水層CO2封存潛力評估(二)
> 界面張力主導(dǎo):殘余氣飽和度的深部咸水層CO2封存潛力評估(一)
> 兩類農(nóng)用防霧涂層表面張力的深度計算與比較分析(二)
> 兩類農(nóng)用防霧涂層表面張力的深度計算與比較分析(一)
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響(三)
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響(二)
> 藥液表面張力、噴霧方法對霧滴在水稻植株上沉積的影響(一)
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測定(二)
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測定(一)
影響鋁粒進(jìn)入鋼液程度排序:渣鋁界面張力>鋼鋁界面張力>鋼渣界面張力
來源:《煉鋼》張 勇,劉 勇,彭集棚,程樹森 瀏覽 1187 次 發(fā)布時間:2024-08-21

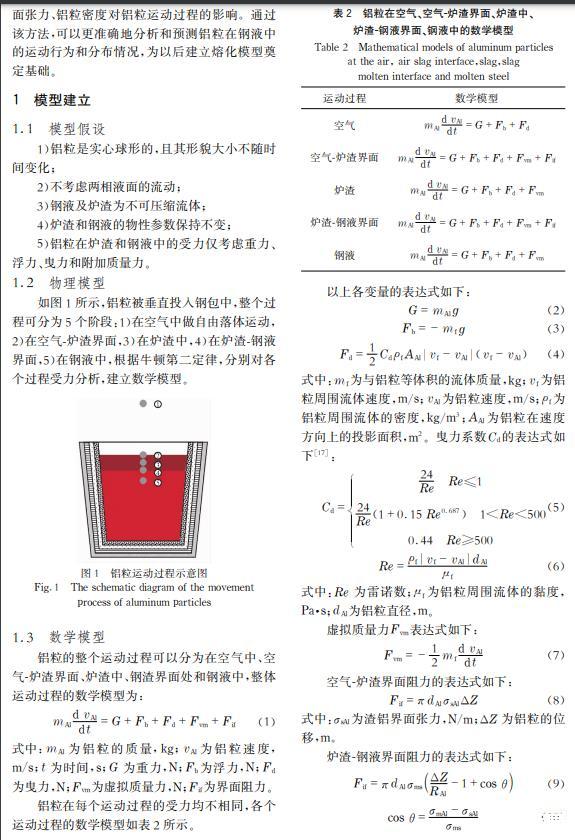

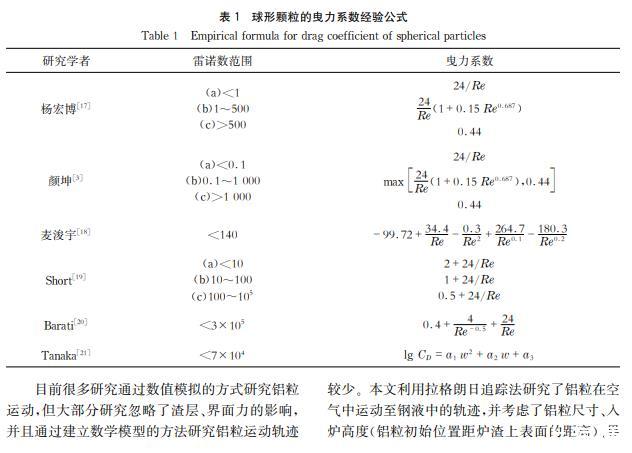

摘要: 二次精煉過程中,鋁是鋼液進(jìn)行脫氧及合金化的主要物料之一,但純鋁的密度小于鋼液,能否穿越渣層與鋼液接觸及接觸時間對鋁的脫氧效果和鋼中溶解鋁的含量有直接影響。在忽略鋁的熔化、溶解及化學(xué)反應(yīng)的情況下,通過對鋁粒運(yùn)動過程受力分析,建立鋁粒在氣-渣-鋼相內(nèi)的三維運(yùn)動數(shù)學(xué)模型,明晰鋁粒尺寸及入爐高度對鋁粒運(yùn)動軌跡的影響。

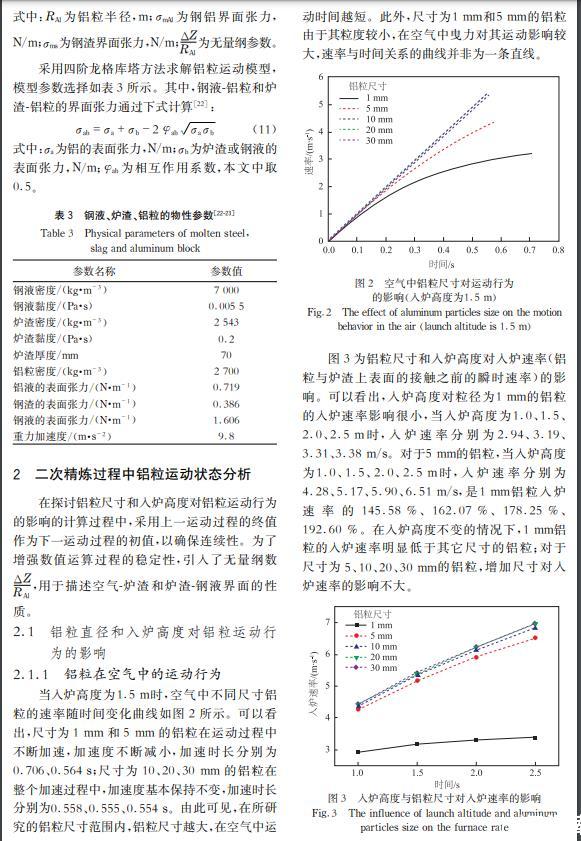

結(jié)果表明:在渣層厚度為70 mm且入爐高度為1~1.5 m的情況下,1 mm和5 mm的鋁粒在渣鋼界面處波動;入爐高度為1 m時,粒徑為10 mm的鋁粒停留在渣鋼界面處,但在入爐高度為1.5 m及以上時可以進(jìn)入鋼液;20 mm及以上尺寸的鋁粒可以進(jìn)入鋼液。在入爐高度為1 m時、30 mm尺寸的鋁粒在鋼液中的停留時間與深度相較于20 mm的基礎(chǔ)上分別增加22.86 %和50.00 %;在鋁粒尺寸為20 mm時、入爐高度為1.5 m時的鋁粒在鋼液中的停留時間與深度在1 m的基礎(chǔ)上分別增加5.71 %和10.00 %。

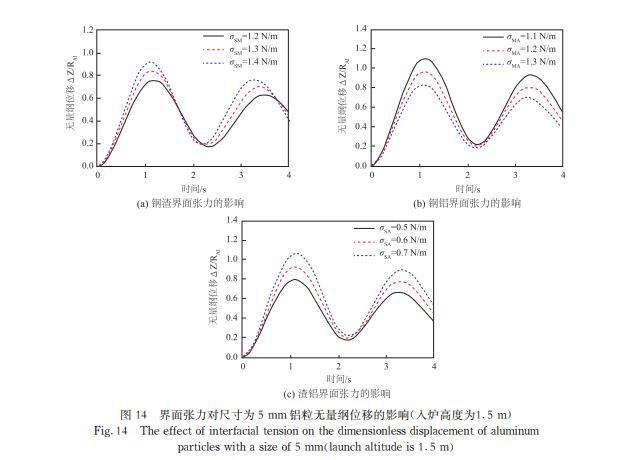

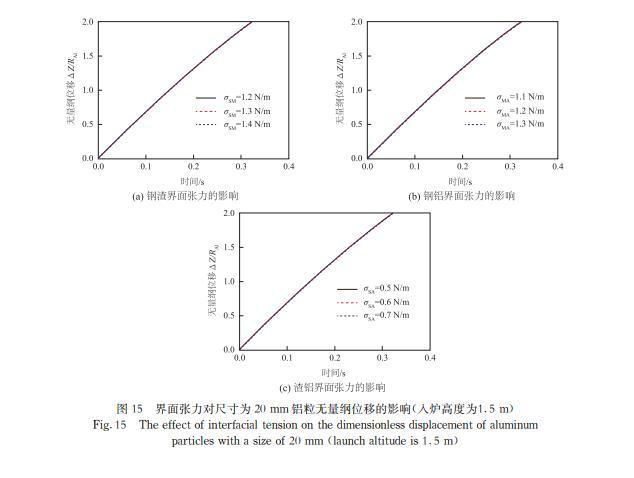

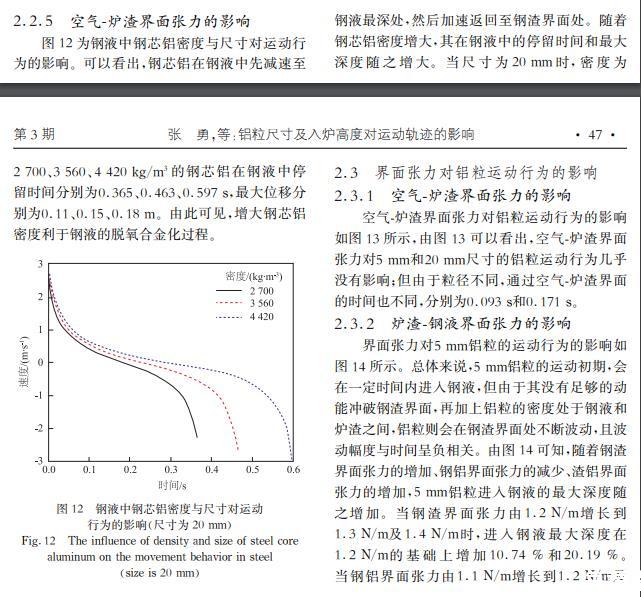

增加鋼渣界面張力、減小鋼鋁界面張力或增加渣鋁界面張力有利于鋁粒進(jìn)入鋼液,而鋁粒的尺寸大于20 mm,界面張力對鋁塊運(yùn)動幾乎沒有影響;增大密度會使鋼芯鋁在鋼液中停留更長時間,有利于鋼液脫氧。
