合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 肺內(nèi)液表面張力的作用、臨床意義及測量方法（三）
> PG脫酰胺添加量對玉米醇溶蛋白氣-水動態(tài)表面張力的影響
> 不同溫度下水波波速和表面張力系數(shù)的關(guān)系與計算方法【實(shí)驗】（一）
> 液滴中心液態(tài)區(qū)表面張力法研究PTFE膠粒與NaCl混合液滴圖案形成原理
> 全氟庚烷端基聚丙烯酸（FPAA）合成方法及水溶液表面張力測定
> 不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比（二）
> 液體表界面張力測試的注意事項
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——膜的性質(zhì)及實(shí)驗方法
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測定及應(yīng)用效果（一）
> 泡沫豐富和清潔力好是一回事嗎？
推薦新聞Info
-
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（上）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對硅通孔浸潤過程的影響（一）
> 基于界面張力儀和電位儀分析SPF減水劑結(jié)構(gòu)-性能關(guān)系（二）
> 基于界面張力儀和電位儀分析SPF減水劑結(jié)構(gòu)-性能關(guān)系（一）
> ?氣凝膠材料種類、應(yīng)用領(lǐng)域及未來發(fā)展方向
C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤濕性能測定（二）
來源：化學(xué)學(xué)報 瀏覽 915 次 發(fā)布時間:2025-01-14
2結(jié)果與討論
2.1氟醚磷酸膽堿的合成
我們合成了一種短鏈氟醚磷酸膽堿C72-MPB（圖2），結(jié)果如下。

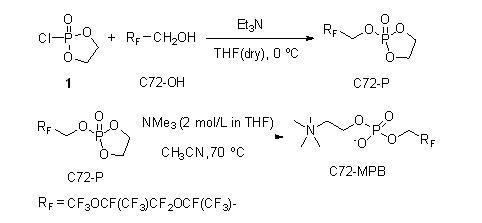

圖2 C72-MPB磷酸膽堿的合成
我們將原料1和C72-OH等物質(zhì)的量比混合，以超干四氫呋喃（THF）為溶劑，在0℃下進(jìn)行反應(yīng)，2 h后通過核磁氫譜（1H NMR）觀測到有產(chǎn)物生成。但原料C72-OH的轉(zhuǎn)化率僅為50%（表1,Entry 1）。因此，我們對反應(yīng)物的比例、反應(yīng)時間做進(jìn)一步優(yōu)化。結(jié)果顯示：在原料1與原料C72-OH物質(zhì)的量比為2∶1,反應(yīng)時間為2 h的條件下，原料C72-OH可完全轉(zhuǎn)化（表1,Entry 3）。接下來，我們將中間體C72-P與3 equiv.三甲胺（2 mol/L in THF）溶解在乙腈中，在70℃下反應(yīng)48 h,高產(chǎn)率得到目標(biāo)產(chǎn)物C72-MPB.用類似方法合成了結(jié)構(gòu)相似的氟碳表面活性劑6:2-MPB（表2），并對比了C72-MPB與6:2-MPB的表面活性性能。

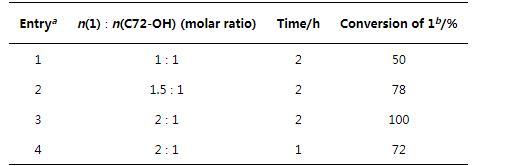

表1第一步反應(yīng)條件篩選

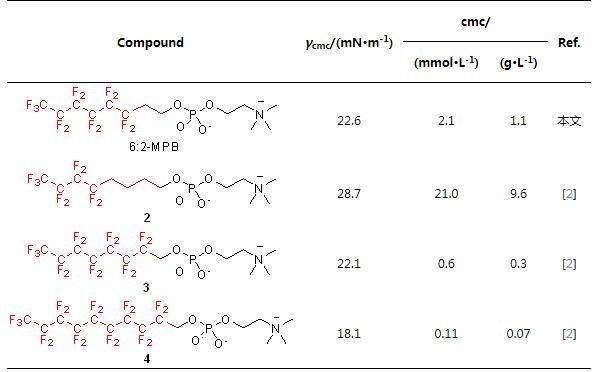

表2文獻(xiàn)中報道的磷酸膽堿表面活性劑
2.2表面張力測試
分別配制C72-MPB和6:2-MPB水溶液，測試不同濃度下的表面張力，如圖3和表3所示，C72-MPB和6:2-MPB的臨界膠束濃度均為1.1 g/L。然而，兩種表面活性劑在臨界膠束下的表面張力（γcmc）有明顯差距，C72-MPB和6:2-MPB的γcmc分別為17.1 mN/m和22.6 mN/m（圖3）。

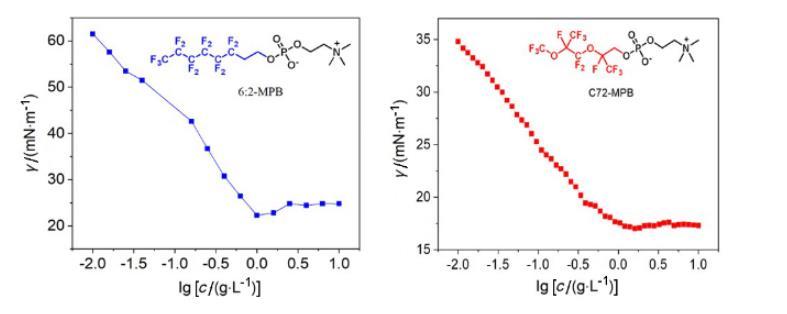

圖36:2-MPB和C72-MPB的γ-lg c曲線

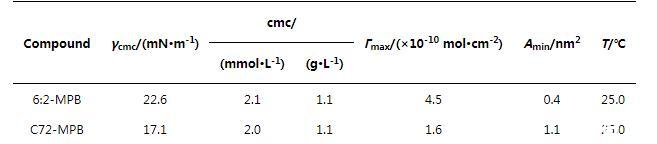

表3磷酸膽堿氟表面活性劑的表面活性數(shù)據(jù)
我們將文獻(xiàn)中的氟磷酸膽堿進(jìn)行對比，如表2所示，6:2-MPB與化合物2、3、4對比，疏水鏈段含氟量越高（2<6:2-MPB<3<4），降低表面張力的能力越強(qiáng)，即γcmc越低。然而，對比化合物4與帶有氟醚疏水鏈段的C72-MPB,發(fā)現(xiàn)化合物4的含氟量大于C72-MPB,但4（γcmc=18.1 mN/m）的γcmc卻大于C72-MPB（γcmc=17.1 mN/m）。含有氟醚鏈段的C72-MPB降低表面張力的能力更強(qiáng)，我們認(rèn)為氧原子的插入使膠束結(jié)構(gòu)排布發(fā)生改變，是影響表面張力的主要因素。
2.3表面性能的探究
我們進(jìn)一步探究了C72-MPB與化合物6:2-MPB表面性能的差異，使用Gibbs方程對rcmc的值進(jìn)行計算，由rcmc進(jìn)一步計算在cmc處每個分子在空氣~水界面的表面活性劑所占面積，即Amin:

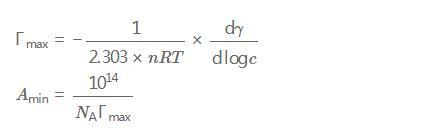

氟磷酸膽堿為兩性表面活性劑，其n值為1,R為氣體常數(shù)（8.314 J?mol-1?K-1），T為絕對溫度，γ和c分別為表面活性劑的表面張力和水溶液濃度。NA是阿伏加德羅常數(shù)（6.022×1023 mol-1）。
結(jié)果表明：兩個化合物雖然疏水碳鏈長度相似，但rmax和Amin差異很大。6:2-MPB的Amin與rmax（0.4 nm2,4.5×10-10 mol/cm2）與C72-MPB（1.1 nm2,1.6×10-10 mol/cm2）變化一倍左右，進(jìn)一步說明氧原子的插入改變了分子在水~空氣界面上的排列方式。因此，兩種含氟鏈段的磷酸膽堿呈現(xiàn)出截然不同的表面活性，因此它們在實(shí)際應(yīng)用中也會各有所長。C72-MPB表現(xiàn)出更強(qiáng)的降低表面張力的能力，因此我們進(jìn)一步對C72-MPB的泡沫性能進(jìn)行探究。
2.4泡沫性能的探究
泡沫發(fā)泡性和穩(wěn)定性是表征泡沫性能的重要參數(shù)。我們配制了不同質(zhì)量分?jǐn)?shù)的C72-MPB水溶液，對其泡沫性能進(jìn)行測試。
2.4.1泡沫發(fā)泡倍數(shù)的測定
泡沫的發(fā)泡倍數(shù)、泡沫高度、泡沫體積是評價泡沫性能的重要指標(biāo)。發(fā)泡倍數(shù)α的計算公式為：
其中V1為表面活性劑溶液的最大發(fā)泡體積，V0為表面活性劑溶液的初始體積。
實(shí)驗結(jié)果表明，1 g/L的C72-MPB和2 g/L的C72-MPB的表面活性劑溶液發(fā)泡倍數(shù)分別為3.3和3.5（見表4），屬于低倍泡沫液，不同濃度下泡沫高度與泡沫體積隨時間變化見圖4a,4b.
表4 C72-MPB的泡沫性能參數(shù)

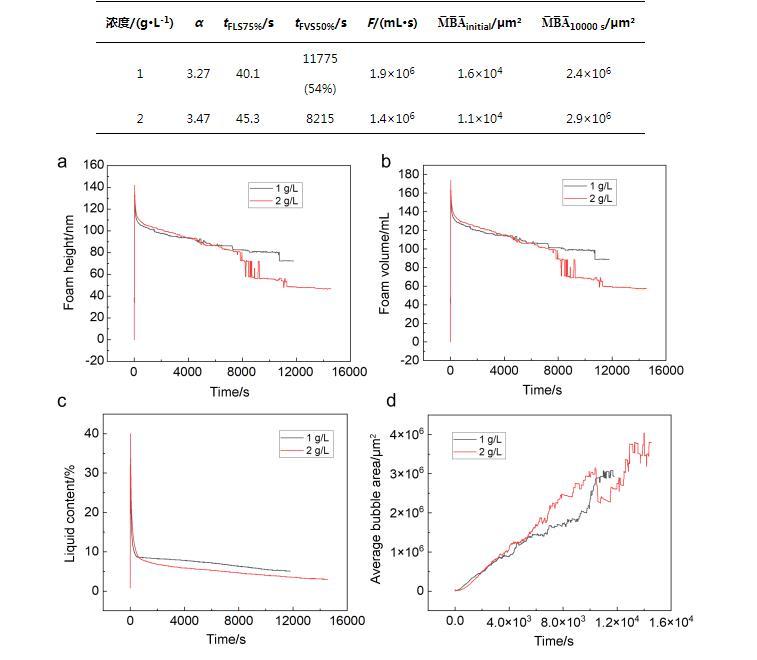

圖4表面活性劑水溶液中泡沫性能的表征。（a）泡沫高度的比較。（b）泡沫體積比較。（c）表面活性劑中液體含量的比較。（d）平均氣泡面積的比較
